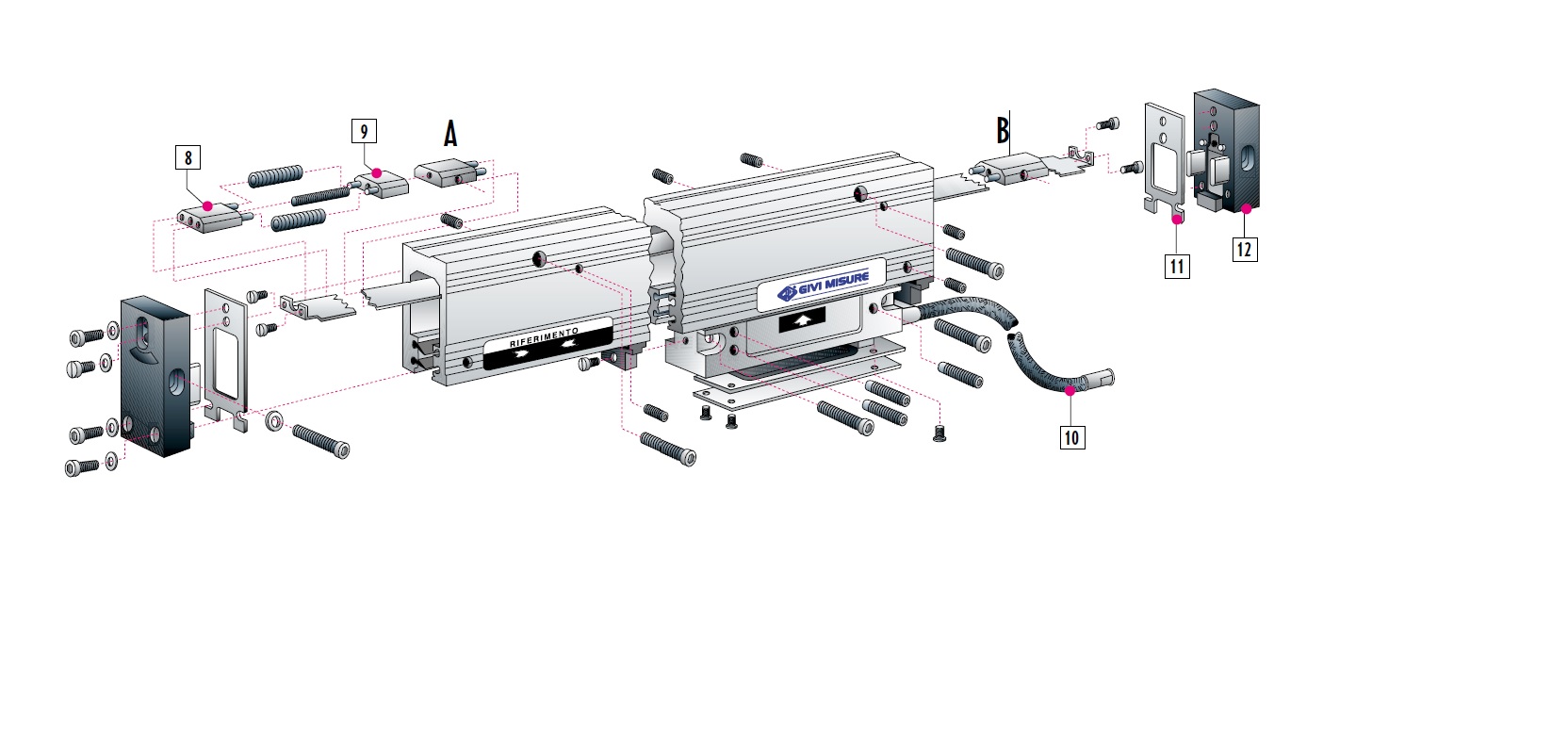

| | | | 尺身堅固： | 1. | 尺殼:TA16陽極處理鋁擠型,一體成型 | | | | 2. | 側蓋:用來固定尺的兩側 | | 防污設計： | 3. | 尺頭組:由尺頭座(T)及信號偵測器(P)組成, | | | | 鋼板和墊圈為電路形成防水保護 | | | 4. | 外層防塵橡膠:采用elastomeric 70橡膠富有彈性, | | | | 能迅速密合,防止污染物進入 | | | 5. | 內層防護橡膠:多一層保護,隔絕細小污染物 | | | 6. | 橡膠墊圈:保護尺身,避免油、水自兩端進入 | | 量測準確： | 7. | 彈性聯軸器:補償安裝誤差,正確感應刻劃線及自我校正機械遲滯 | | | 8. | 電路板:雷射校正A、B相位,固定電阻信號,穩定度高 | | 鋼帶刻劃： | 9. | 不銹鋼刻劃線:單片鋼帶模組化設計(一體成型) | | | 10. | 鋼帶固定:由兩側固定于尺殼中 | | | 11. | 自我調節補償:彈簧模組可由兩端自動調節鋼帶距離差異,
包括容許范圍內的安裝誤差及機構的熱膨脹變異,
鋼帶尺膨脹系數10.6×10-6℃-1 (鋼帶尺熱膨脹系數與工件和機械極接近) | | 信號線 ： | 12. | 信號線:不銹鋼線編織而成,可保護信號線,線長可達50~60M以上 | | | | 不需另外接線(亦可選購管狀保護線或超軟線) | | 顯 示 器： | 13. | | | | | 絕對值/增量值切換 對分(1/2) 功能預設尺寸公/英制 切換后一組記憶省電裝置角度 分割保存工作物 基準點200點記憶
|
|
| | | | 編碼 SCR... | W10 | 100 | K5 | 5 | W1 | 原點 | 標準/客戶要求 | cod.Z | 行程 | 標準 | 模組 | mm | cod. 0250 0300 0350...6500 | cod.6550 6600 6650... | 光柵節距 Pμm | 400 | 40 | 40 | 20 | 40 | 解析度μm | 10
ID-10 | 10 | 5
ID-2 | 5 | 1
ID-10 | 精度 μm/m | ±5 | ±5 | ±5 | ±3 | ±3 | 熱膨脹系數 | 10.6 x 10-6℃-1 trif.=20℃±0.1℃ | 速度 m/min | 120 | 80 | 80 | 60 | 25 | 加速度 | 40 m/s2 | 30m/s2 | 25m/s2 | 進給阻力 | 介于2.5~4N | 耐震動度 | 0 ~ 2000Hz 100m/s2 | 耐沖擊度 | 11ms <= 150m/s2 | 防護等級 | IP54 (可選購) , IP64DIN 40050 / IEC 529 | 溫度 | 工作溫度 | 0℃-50℃ | 儲存溫度 | -20℃-70℃ | 濕度 | 相對濕度 | 20%-80% | 軸承 | 5軸承系統 | 尺頭內部聯接器 | --- | 有 | --- | 有 | --- | 重量 | 600g + 1350g/m |
| | | | | 訂購資訊 | | | | | | 光柵尺 | S | □ Z | □ | 5 | □ | □ | □ | □ | □ | 型號 | 精度 | 行程 | 電壓 | 信號 | 線長(M) | 接頭 | 線表 | 原點標記 | SCR3923 | 100: 10μm
W1:1μm | 0250,0300,0350, 0400,0450,0500, 0600,0700 | 5:5V | Q: 單方波
| 0250~0700
標準 4M | C: C54
(9 芯 接頭) | P:
超軟線
| C:中間原點
R:右邊原點
L:左邊原點
M:多原點 | 0750, 0850, 0900, 1050, 1200, 1400, 1550, 1650, 1800, 2050, 2050以上
| L: 雙方波 | 0750~2050
標準 6M | S:SC (沒有接頭) | R:
網狀線 |
| | | 顯示器 | MT20 | □ | . | 軸數 | 2: 二軸顯示器
3: 三軸顯示器 |
|
|
