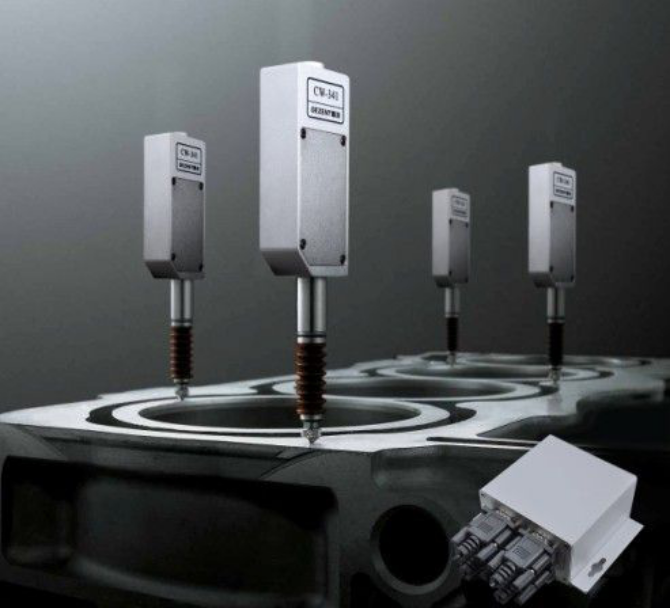

CW 測微計系列產品介紹

產品描述
名稱： CW1-012A0、CW2-012A0
材料： 鋁合金
種類： 測微計
·IP65高防護等級，防水防油，可在惡劣環境下工作
·100次/s高速數據采集
·工作壽命可達1000萬次，真正的持久耐用。
·多種信息組合采集方案，可同時采集64個單元數據

產品描述
名稱： CW1-012A0、CW2-012A0
材料： 鋁合金
種類： 測微計
·IP65高防護等級，防水防油，可在惡劣環境下工作
·100次/s高速數據采集
·工作壽命可達1000萬次，真正的持久耐用。
·多種信息組合采集方案，可同時采集64個單元數據

測微計，探規，測微頭，筆測頭，線性測微計CW-141/CW-341/CW-151/CW-351/CW-161/CW-361

CW 測微計系列產品是一種性價比高的接觸式長度測量傳感器，可用于機械加工、注塑、板金等行業的產品尺寸的自動檢測。該系列產品精度高，千分測微計重復定位精度可達 1um，全程誤差小于 4um，同時測微計是按工業環境設計，可防油防水，使用穩定可靠。能提供多個測微計單元的組合方案，可以同時收集 64 個單元數據，數據傳輸按標準協議，方便連接電腦和 PLC。

測微計主要特點：

l 結構簡單，接線方便,高性價比

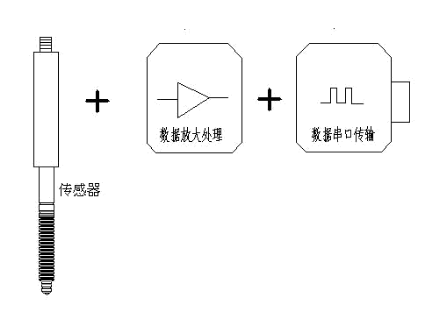

常用的電感式和光柵式測頭，本身只是一個傳感器部分，需要外接數據放大器和串口通訊模塊才能與電腦和 PLC 連

接。測微計內部集成了傳感器和放大、傳輸?shù)热齻€(gè)模塊，它通過簡單的轉接器直接連接電腦或可編程控制器（PLC），接 線 方 便 ， 性 價 比 高 。

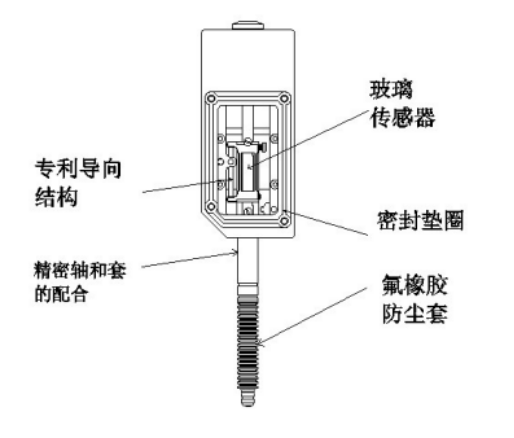

l 結實耐用

產品按 IP67 防護等級設計，安裝有密封圈和耐油柔韌性好的氟橡膠防塵套，可防塵防水，能在生產現場使用。采用導向結構，傳感器極板之間是無摩擦移動，使用壽命長，在保證精度的前提下，測頭可反復運動 1000 萬次以上，遠遠大于現有的量表，特別適合于批量檢測的需要。

l 精度高，穩定可靠

采用容柵傳感原理，傳感器的基板使用玻璃材料，微米級的軸和套的配合，保證了精度

和穩定性，重復定位精度 1um，全程精度 4um

l 快速組成多測微計測量系統

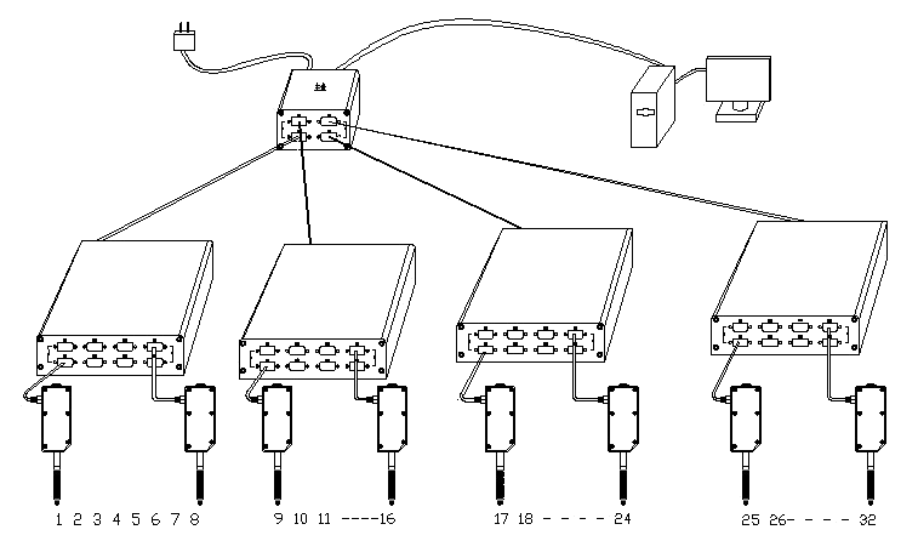

提供多種類型集線器，可以把多個測微計組合成測量系統，數據進電腦和 PLC 處理 64 個。下面是 32 個測微計組合的示意圖

l 提供顯示盒組成廉價自動測試系統

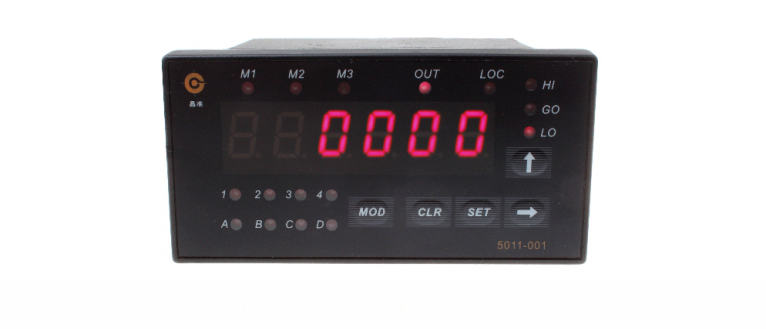

晶準測微計系列還提供數據顯示控制盒，它可以顯示當前測微計的數據，并且能設置上下公差，具有超差報警，而其公差比較結果可以輸出，驅動外部設備。

用戶檢測點少，建議采用這樣的廉價方案組成自動化檢測系統。

l 標準協議

CW 測微計系統是按照標準的 MODBUS 協議，與現有的可編程控制器（PLC）非常方

便的通訊。

應用

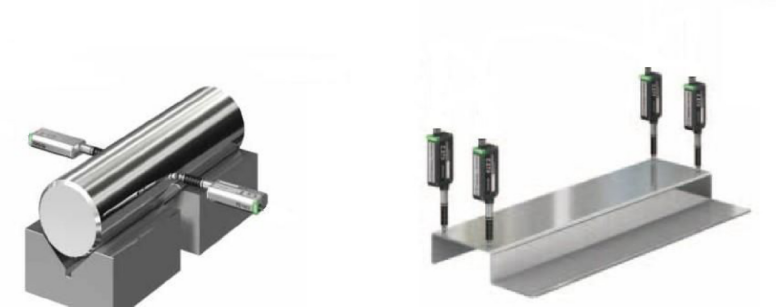

一．千分測微計適用于精密加工時的零件測量

                             檢查軸直徑                                                                                                               檢測扭曲度

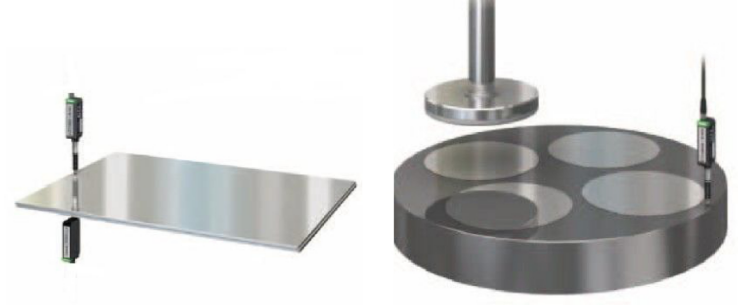

                                              檢測鋼板的厚度                                                                           平行度檢測

二．百分測微計適合產品形狀測量，例如在汽車玻璃、板金等檢具上使用

汽車玻璃、板金等部件，它們的形狀復雜，要檢測的尺寸點往往非常多，由于 CW 測

微計具有性價比高并且具有多達 64 個測頭組合的優點，所以非常適合使用。

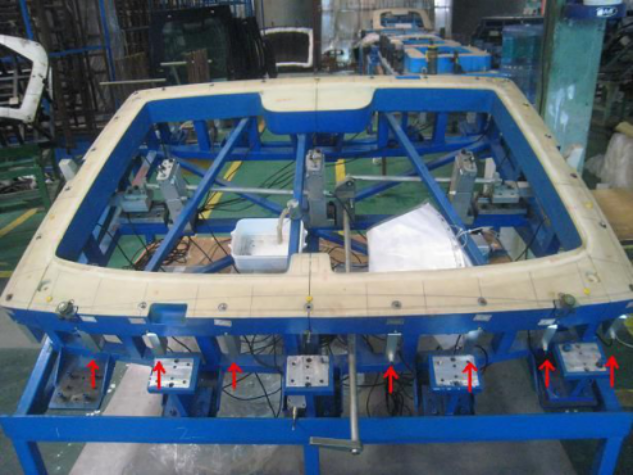

圖片為擋風玻璃檢具，紅色箭頭處安裝了測微計

CW 測微計系列規格類型：

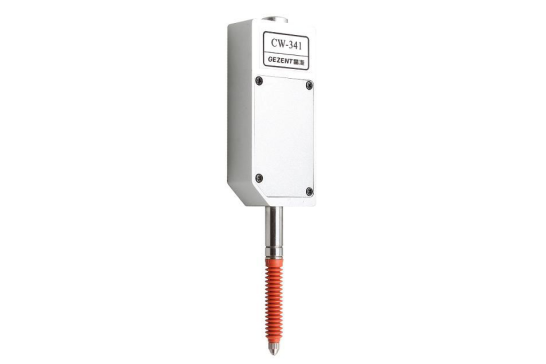

插頭型 CW-141(341)

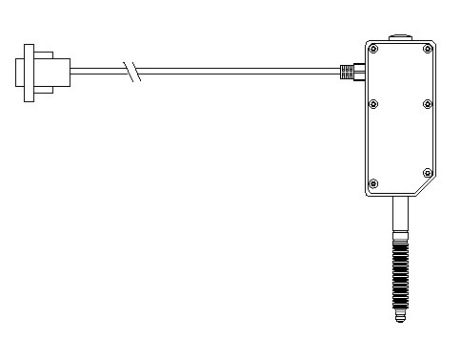

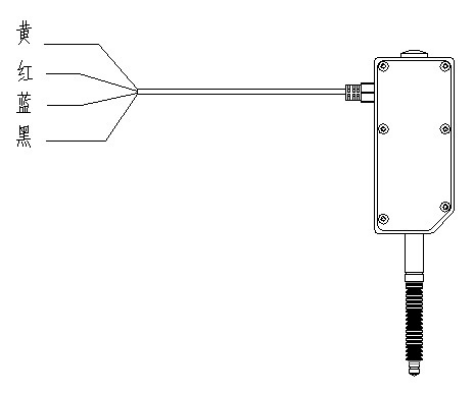

  引線型 CW-141A(341A)?

端口輸出說明

測微計夾持方式

1. 采用傳統量表的夾持方式

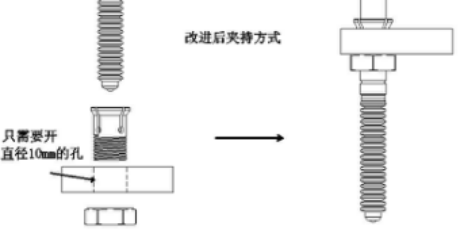

2. 鎖緊夾套（選配件）

?

傳統的量表架夾持是兩個方向夾緊，夾持效果不太好，用力過大會損壞測微計，我們提供的夾套是多方向夾緊，既牢固又安全。

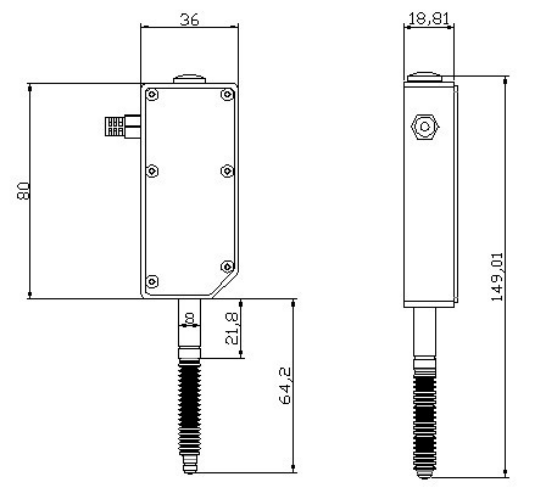

測微計外形尺寸

使用注意事項：

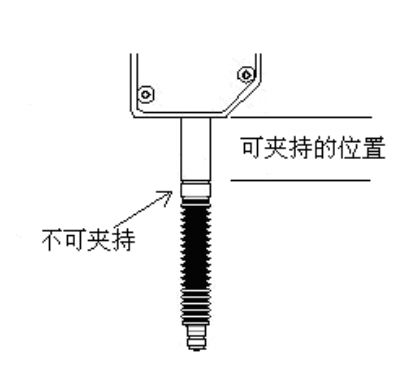

測微計夾持位置要在環槽的上部，下部是不能被夾，否則會引起測桿移動困難。見下圖

?
