RCN 2000系列 RCN 2590F/RCN 2390 F圓光柵/角度編碼器
產品特點：
?內置定子聯軸器
?空心軸? 20 mm
?系統精度 ± 2.5"和± 5"
?可提供機械連接松動的故障防護
技術參數：
| jue對式 | RCN 2580 | RCN 2590F | RCN 2590M | |
| RCN 2510 | RCN 2380 | RCN 2390F | RCN 2390M | |
| RCN 2310 | ||||
| 測量基準 | DIADUR圓光柵碼盤帶jue對和增量刻軌(16 384線） | |||
| 系統精度 | RCN 25x0：± 2.5" | |||
| ；RCN 23x0：± 5" | ||||
| 單信號周期位置誤差 | RCN 25x0： ± 0.3" | RCN 25x0：± 0.4" | ||
| RCN 23x0：± 0.4" | RCN 23x0： ± 0.4" | |||
| 功能安全* | 選裝項1) | – | ||
| 接口 | EnDat 2.2 | 發那科串行接口 | 三菱高速接口 | |
| ai接口 | ||||
| 訂購標識 | EnDat22 | EnDat02 | Fanuc05 | Mit03-4 |
| 位置值/圈 | RCN 25x0：268435456（28 bit）；發那科T接口： 134217728（27 bit） | |||
| RCN 23x0：67108864（26 bit）；發那科T接口： 8388608（23 bit） | ||||
| 電氣允許轉速 ? | ≤3000 min-1連續位置值 | ? ≤1500 min-1連續位置值 | ≤3000 min-1連續位置值 | |
| 時鐘頻率/計算時間 tcal | ≤16 MHz? | ≤2 MHz? | – | |
| ≤5 μs | ≤5 μs | |||
| 增量信號截止 | – | ~ 1 VPP? | – | |
| 頻率–3 dB | ≥400 kHz | |||
| 電氣連接 | 獨立適配電纜，通過快速分離器可連接編碼器 | |||
| 電纜長度2) | ≤150 m ? | ≤50 m ? | ≤30 m | |
| 供電電壓 | 3.6 V至14 V DC | |||
| 功率消耗3)(max.) | 3.6 V：? ≤1.1 W；14 V：? ≤1.3 W | |||
| 電流消耗（典型值） | 5 V：140 mA（空載） | |||
| 軸徑 | 空心軸D= 20 mm | |||
| 機械允許轉速 ? | ≤1500 min-1；短時間：? ≤3000 min﹣-1?（如轉速超過1500 min-1需事先聯系） | |||
| 扭矩（摩擦） ? | ≤3.3 Nm（典型啟動扭矩：? 0.08 Nm,20°C時） | |||
| 轉動慣量 | 轉子（空心軸）：180*10﹣6kgm2; 定子（外殼/法蘭）：670*10﹣6kgm2 | |||
| 被測軸允許的軸向竄動 | ± 0.3 mm | |||
| 固有頻率 ? | ≥1000 Hz | |||
| 振動55至2000 Hz沖擊6 ms | ? ≤200m/s2（EN 60068-2-6) | |||
| ≤200m/s2（EN 60068-2-27) | ||||
| 工作溫度 | RCN 25xx：0 °C至50 °C | |||
| ；RCN 23xx：–20 °C至60 °C?) | ||||
| 防護等級 | IP 64 | |||
| EN 60 529 | ||||
| 重量 ? | 1.0 kg | |||
1) 有關尺寸和技術參數,參見單獨的“產品信息”文檔
2) 用海德漢電纜；≤8 MHz *請訂購時注明
2) 用海德漢電纜；≤8 MHz *請訂購時注明
3)參見海德漢編碼器接口樣本中的一般電氣信息

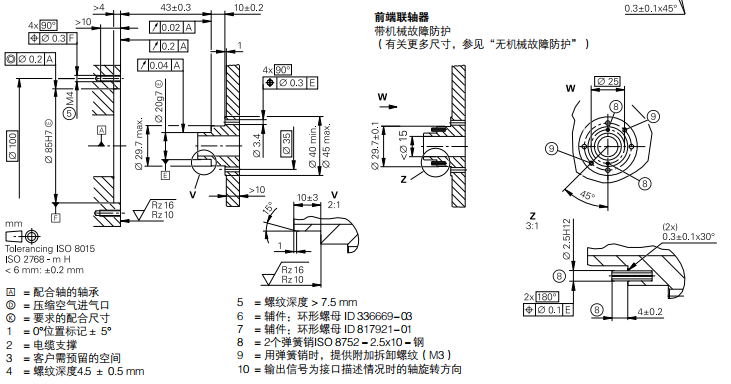

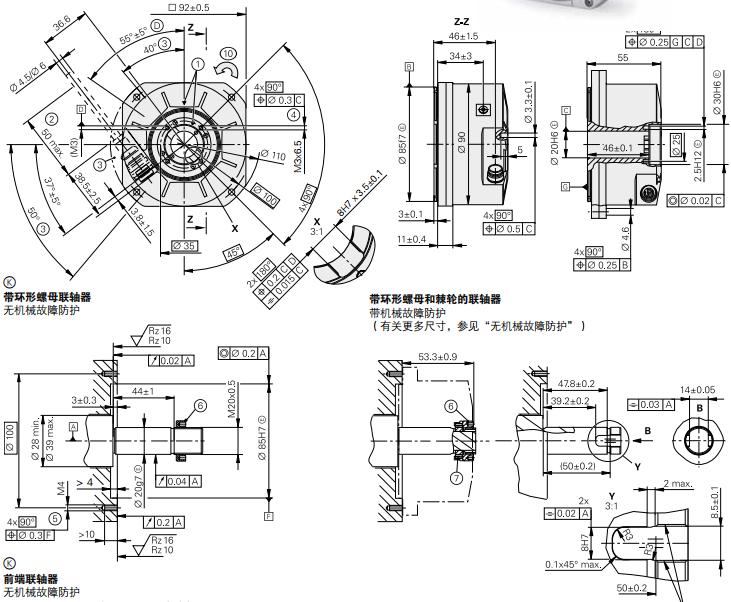

產品尺寸圖：
