索尼Magnescale LH71-1,LH71-2, LH71-3數顯表
數顯表分辨率隨連接傳感器變化。具有復位、預置、數據存儲、報警輸出、線性誤差補償?shù)裙δ堋９?英制轉換，絕對/相對位置檢測，預置位置功能，直徑顯示，角度顯示、弧度等分功能，切換功能，停電記憶，簡單計算。配合Magnescale磁柵尺，高度計使用。
型號 | LH71-1 | LH71-2 | LH71-3 |
顯示規格 | 7位數與負號顯示，琥珀色 | ||
可接用的尺 | 直接連接：GB-ER,SJ300,SJ700A,PL20C 另需轉接器：DG-B | ||
顯示解析度 | 標準0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分 展開: 100μm、50μm、25μm、20μm、2μm、0.05μm與1度可以增加。 | ||
輸入解析度 | 量測單元輸入解析度或較高和直徑顯示（除了角度顯示之外） | ||
輸入信號 | A/B/Z相位號（符合EIA-422） | ||
最小輸入相差 | 100ns | ||
錯誤警告 | 未接尺/超速/超出最大顯示值/斷電/保存資料錯誤 | ||
歸零 | 用按鍵可歸零 | ||
預設 | 可預設存3組數值。 | ||
原點偵測 | 可偵測原點，并重現基準點（需搭配具原點的尺） | ||
數據儲存 | 即使切斷電源，仍可記憶顯示數值及預設數值。 | ||
線性誤并補償 | 可在數顯器上作線性補償， 補正量：標準±600μm/m（最高可至±1000μm/m） | ||
區間誤差補償 | 使用具有原點的尺時，可在移動范圍內作3 2區間的分割，并作逐一補正 補正值：±600μm/m（LH70無此功能） | ||
縮放 | 縮放倍率:0.100000～9.999999（僅適LH71） | ||
可程式化 | 具可程式化功能（最多850個編程） 1. 手動按鍵輸入 2. 由實際機臺移動來導引輸入 3. 程式執行時可作鏡像編程 4. 具「任意角度分割」「簡易圓弧加工」「線孔」功能 | ||
角度顯示 | 搭配安裝在圓弧面上的鋼帶尺，在輸入直徑及解析度后可顯示角度。 | ||
休眠 | 超過一定時間不操作時，將自動關機（時間可設定） | ||
電源供應 | DC 12V額定0.75A最大.1A AC 100V±10% 當使用AC電源供應器PSC-22（僅適U.S）或PSC-23（適用歐洲和其他國家） | ||
耗電量 | 最大32VA連接在AC電源供應器上。 | ||
操作溫度范圍 | 0～40℃(無凝結) | ||
儲存溫度范圍 | -20～+60℃(無凝結) | ||

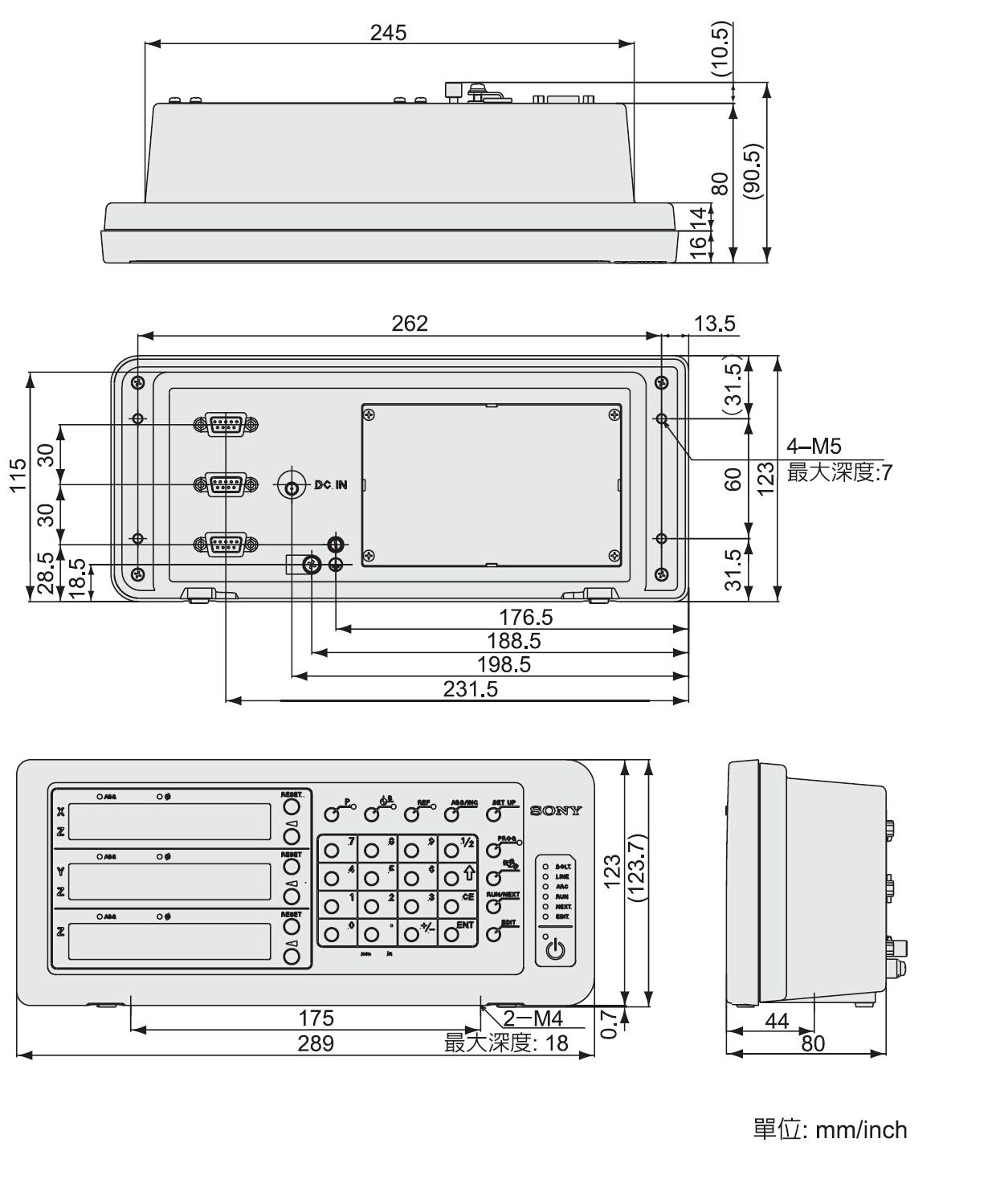

重量 | 大約1.5公斤 | ||
